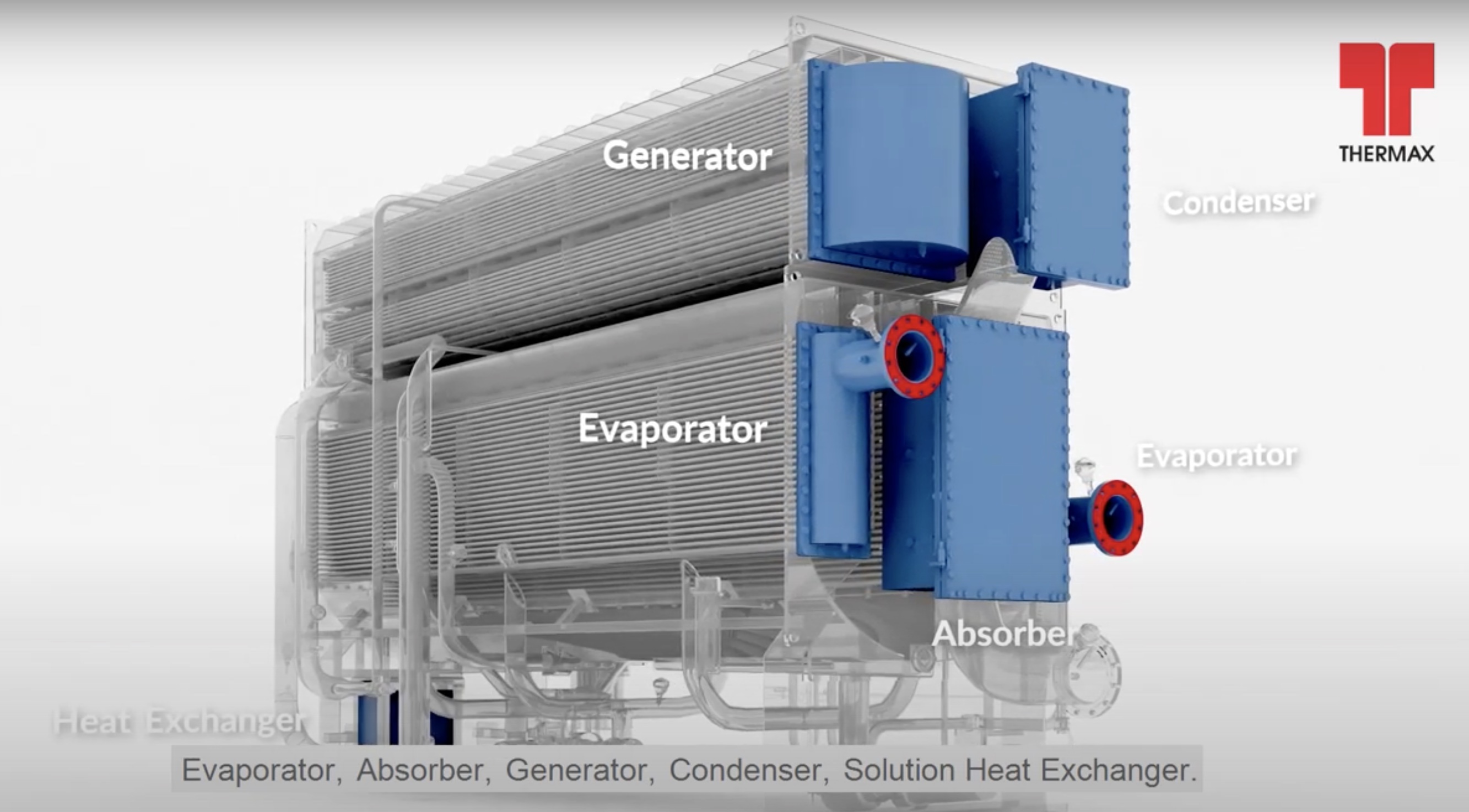

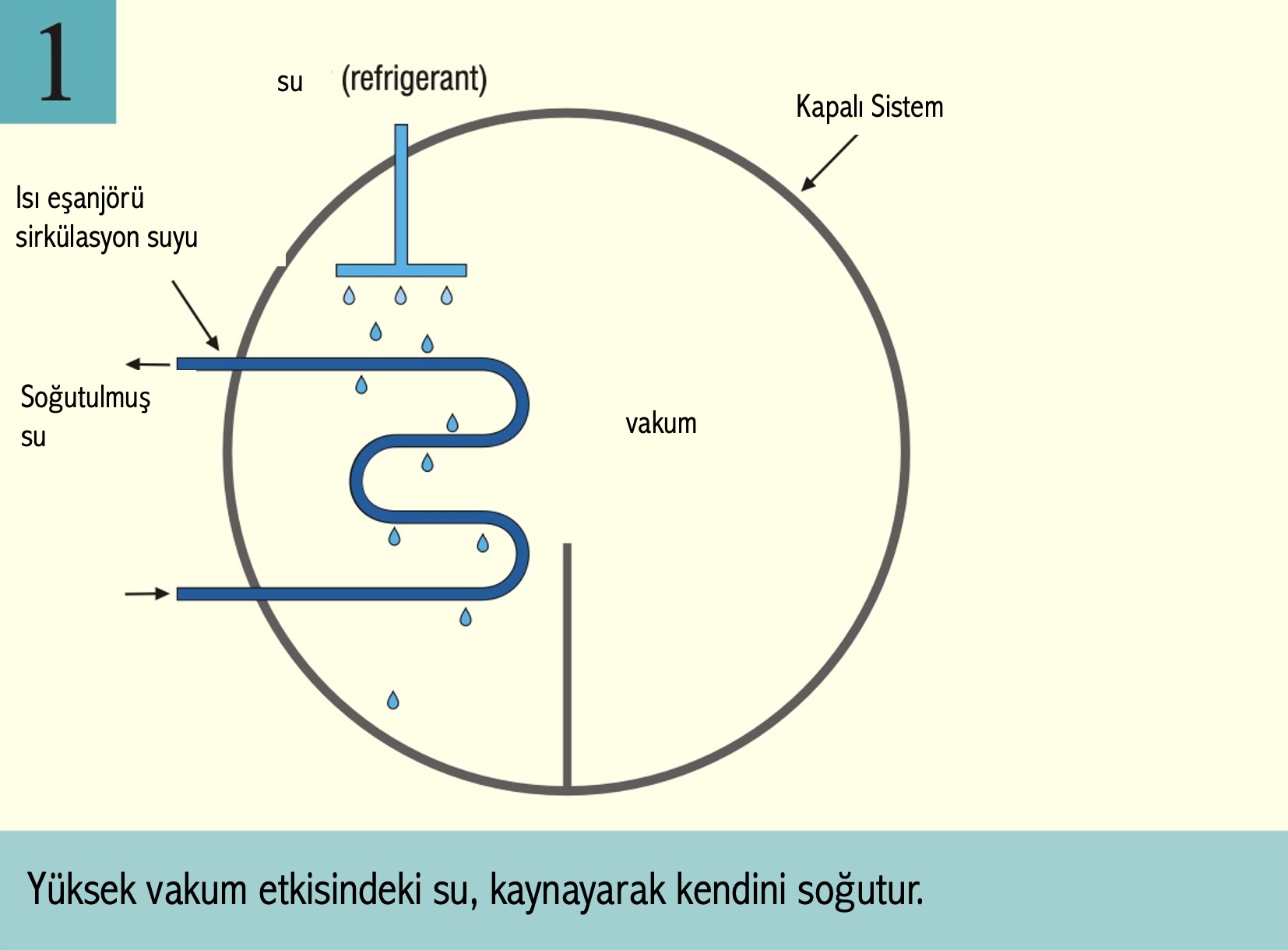

• 1. Evaporasyon (Evaporator

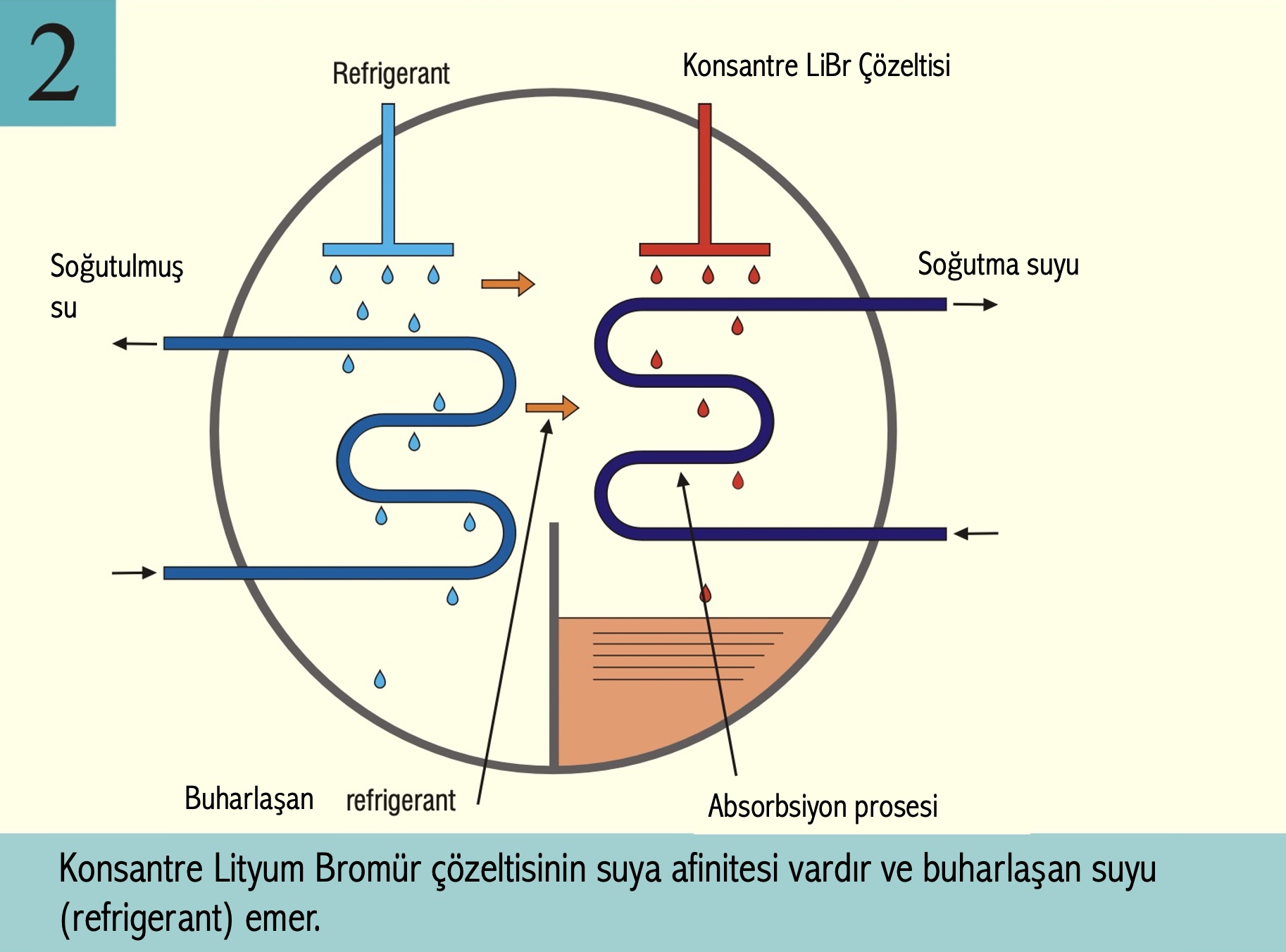

• 2. Absorbsiyon (Absorber)

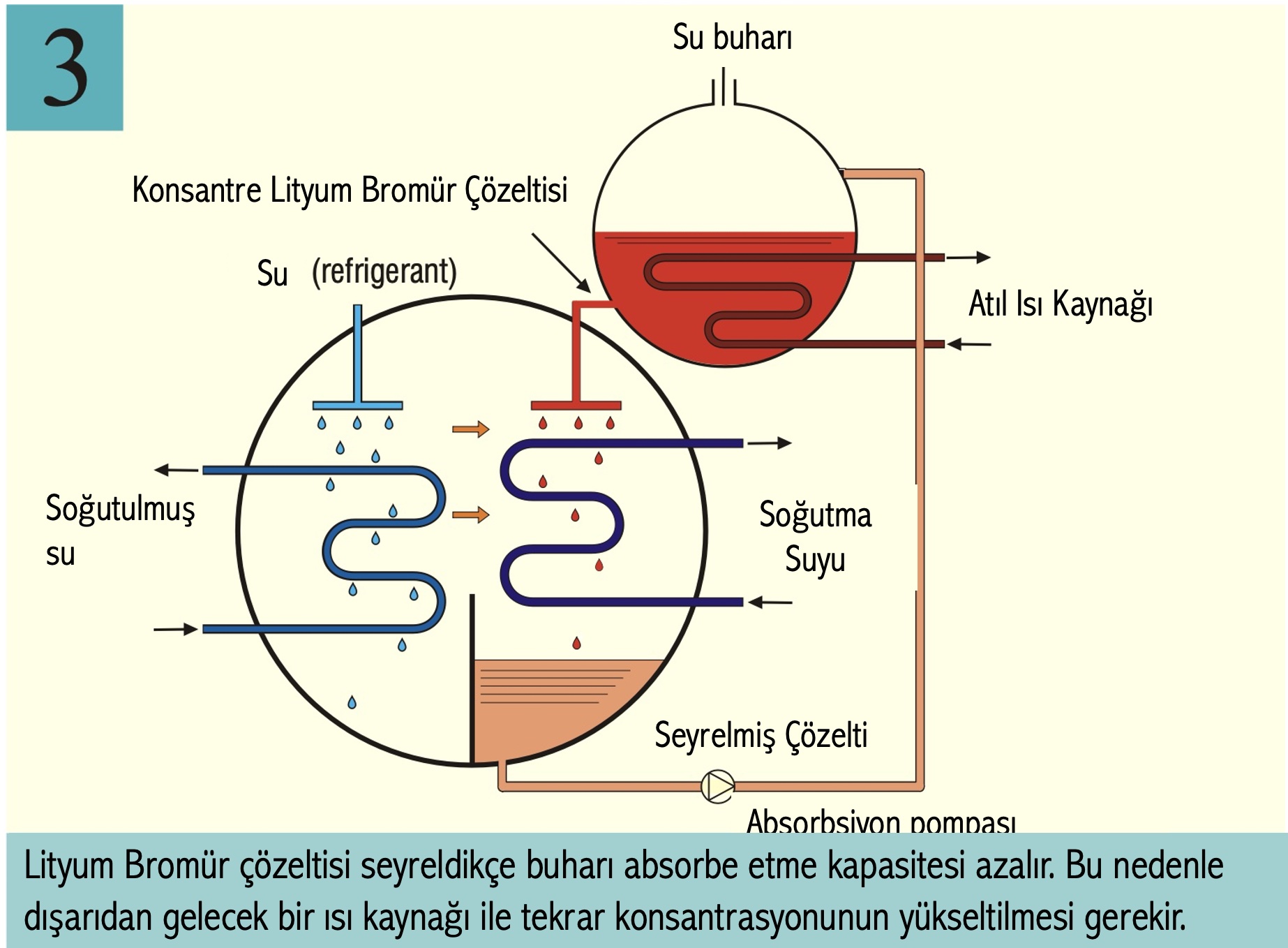

• 3. Jeneratör (Generator)

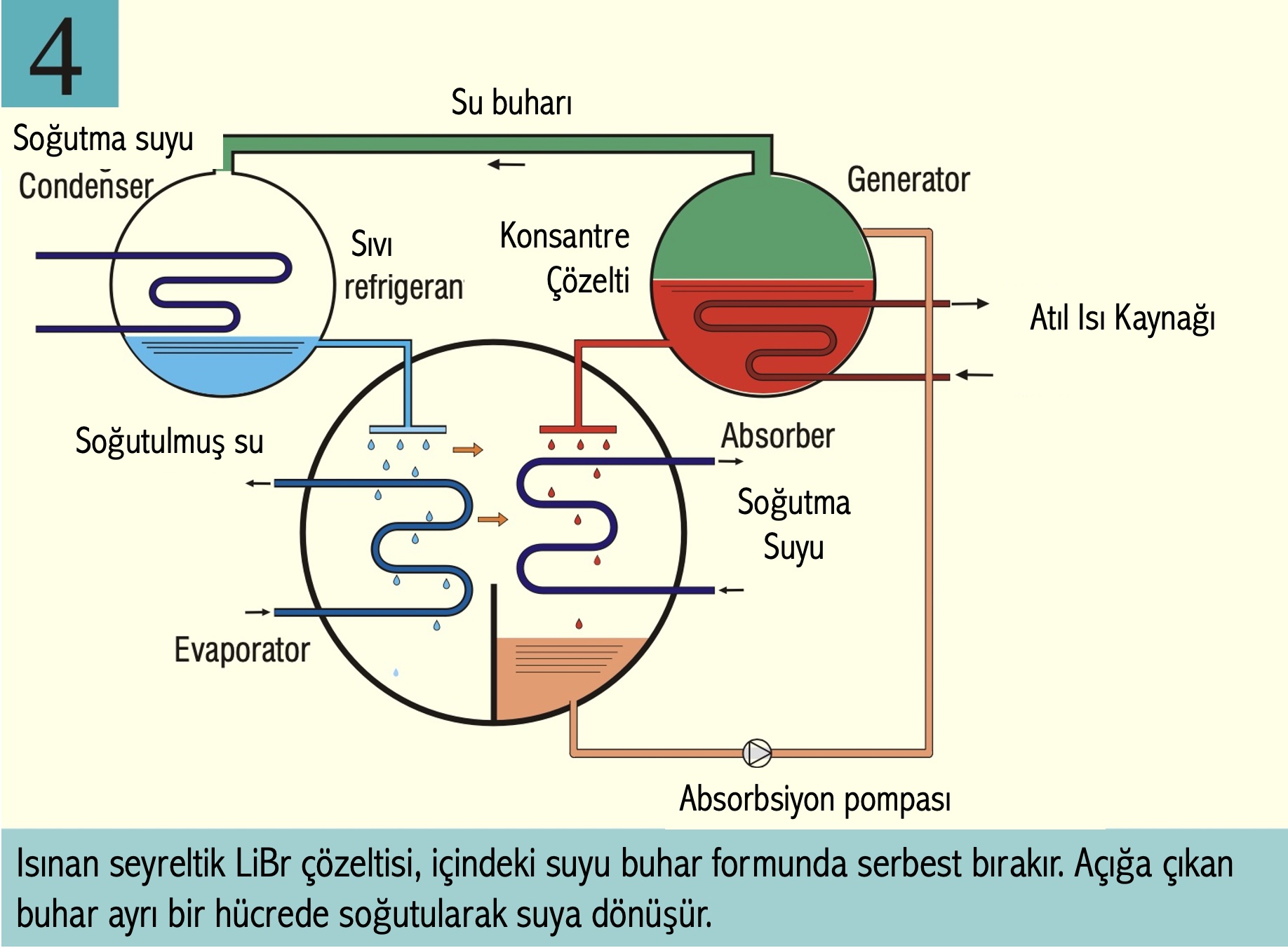

• 4. Yoğuşma (Condenser)proseslerinde gerçekleşmektedir.

Buhar beslemeli Absorbsiyon Chiller, 4,4°C’ye kadar soğutulmuş su üretir. Soğutucu soğutma için (kapalı basınçlı bir ünitede) buharlaşırken refrigerant (su) tarafından salınan gizli ısıyı kullanır.

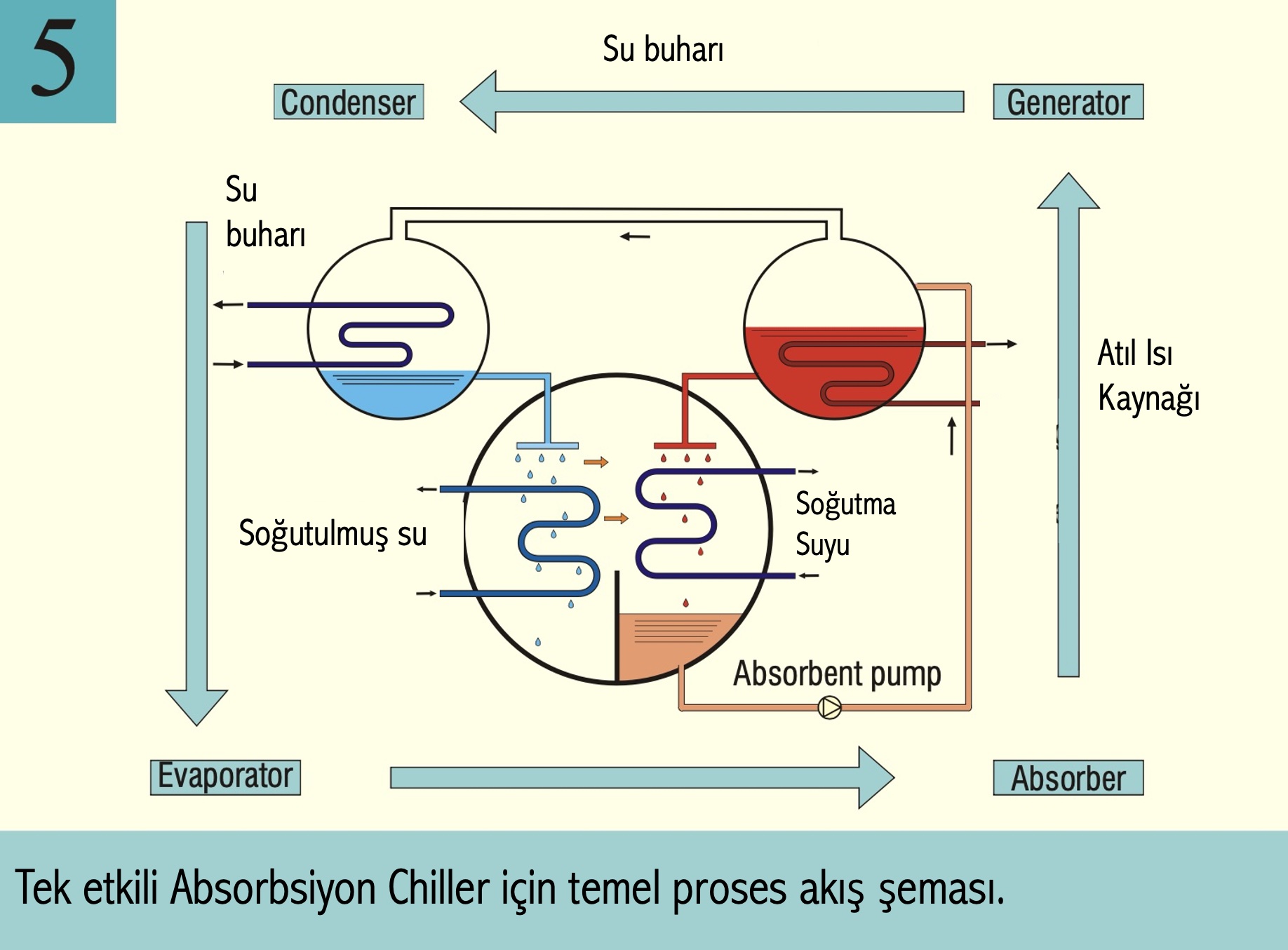

Çalışma prensibi aşağıda özetlenmiştir:

Özellikler:

İki Aşamalı Buharlaşma Teknolojisi
Isı girdisi değeri düşük olsa bile, aynı değerdeki ısıdan daha yüksek soğutma alınmasını sağlar.Böylece soğutulan suda sıcaklık farkı 30°C kadar çıkabilmektedir.

Jeneratörde Ferritli Paslanmaz Çelik Borular
Titanyum dengeli ferritli paslanmaz borular (SS430Ti), buhar ve sıcak su jeneratörlerinde en düşük ısıl genleşmeye sahip olduğundan boruları stres korozyon çatlamasından korumak için kullanılır. Ayrıca bakır alaşımların tavsiye edilmediği, çözünmüş amonyak bileşenli buharda da kullanılır.

Split Alt İskelet Tasarımı
Split buharlaştırıcı veya split emici, buharlaştırıcıdan soğutucuya giden soğutucu buharın basınç düşüşünü azaltır.Böylece LiBr emme hızı artar, kapasite ve veri yükselir.

En Düşük Soğutulmuş Su / Tuzlu Su Çıkış Sıcaklığı
Yenilikçi emme soğutucularımız, chiller suyu sıcaklığını 1°C’ye, tuzlu su solüsyonunu -5°C’ye kadar soğutabilir. Düşük dereceli sıcaklık uygulamaları için, düşük sıcaklıkta atıl ısı kullanılarak tasarruf sağlar.

Toksik Olmayan Korozyon İnhibitörü
Kullanılan Molibden tabanlı , tortusuz, toksik olmayan korozyon inhibitörü, geleneksel Kromat ve Nitrat içeren inhibitörlerden daha etkilidir. Kromatların kullanımı, sağlığa olan zararlarından dolayı birkaç ülkede yasaklanmıştır.

Sıfır Kristalleşme
Otomatik kristalleşme önleyici sistem ile birlikte çalışan konsantrasyon izleme ve kontrol sistemi kristalleşmeyi neredeyse tamamen ortadan kaldırır. Sürekli izleme ile kristalleşmeyi önleyen kontroller PLC sistem ile izlenmektedir.

Yerçekimi Beslemeli LiBr ve Soğutucu
Dağıtım mekanizması, nüzulüz yerçekimli bir dağıtım sağladığından makinenin ömrü boyunca istikrarlı ve güvenilir şekilde çalışmasını sağlar. Nozul kullanılmadığından tıkanma ve verim düşüşü yaşanmaz. Yerçekimi beslemeli püskürtme sistemi pompasız çalıştığından enerji tüketimini düşürür. Arıtma sistemi, pompa ihtiyacını ortadan kaldıracak şekilde tasarlanmıştır.

Emme Pompasında Değişken Frekans
Eme pompası üzerindeki “ değişken frekanslı tahrik” düşük yük durumunda sirkülasyon hızını düşürerek, gücün yanı sıra ısı girişini de öneli ölçüde düşürür. Böylece, istikrarlı soğutma kapasitesi ve sabit su sıcaklığı sağlanırken emme pompalarının ömrü de uzamış olur.

Kondensat Isı Geri Kazanımı
Ferritli SS340 boru içeren iskelet ve ısı eşanjörleri boruları, kondensat geri kazanımı için kullanılır.

%10-%100 Kademeli Modülasyon
Kapasitenin %10’u ile % 100’ü arasında değişen soğutma yükleri için buhar / sıcak su kontrol vanası, makineden çıkan soğutulmuş suyun sıcaklığını korumak için ısı girişini otomatik olarak değiştirir. Geliştirilmiş PID kontrol sistemi ile süreç parametreleri sürekli incelenerek kontrol edilmektedir.

Arıza Emniyet Kontrol
Elektro- pnömatik buhar / sıcak su kontrol vanaları elektrik veya sinyal arızası durumunda derhal kapanacak şekilde tasarlanmıştır.

Oksijeni Alınmış Düşük Fosforlu Bakır Borular
Sistemdeki boruların LiBr ortamında korozyondan korunması için ASTM / JIS standartlarına uygun fosfor içerikli bakır borular kullanılmıştır.

Çok Aşamalı Akışkan Seviye Kontrolü
Buharlaştırıcı, emici ve HTG’nin çok aşamalı seviye kontrolü kısmi yükler sırasında etkili çalışma sağlar ve soğutucu ile emme pompalarının kavitasyonunu önler, çalışma sürelerini optimize eder ve bakım ihtiyacını azaltır.

Arttırılmış Isı transfer Hızları için Türbülatörler
Egzoz borularındaki türbülatörler genel ısı transfer katsayısını arttırarak, egzoz gazından daha fazla ısı geri kazanımı ve daha düşük egzoz gazı çıkış sıcaklığı sağlar.

Daha Yüksek Sızdırmazlık
Soğutucular JIS standartlarında belirtilen kaçak değerlerinden çok daha sıkı standartlarda test edilerek minimum kaçak oranı ile üretilmektedir.

Yüksek Verimli Arıtma Sistemi
Yüksek verimli yardımcı soğutuculu arıtma sistemi, yoğuşmayan gazları sürekli olarak depolama tankına taşır. Arıtma sistemi, net vakum ölçümü yapan mutlak basınç aktarıcısı ile donatılmıştır.

Koruma Solüsyonu için Isı Eşanjörleri
Isı eşanjörlerini korumak amacıyla paslanmaz çelik filtreler kullanılmaktadır. Tıkanma yapmayan tasarımı sayesinde Lityum Bromür’ün kesintisiz sirkülasyonu sağlanır.

Deniz Suyu Kutuları
Soğutma suyu devresinde deniz suyu kutularının kullanılması, boru demetinin herhangi bir boru sökülmeden temizlenmesi için kolay erişim sağlar.

Çoklu Motordan Tahrikli Tek Egzozlu Makine
Birden çok motordan ısı geri kazanımı için her bir motora bağlı boruların birleştiği tek bir makine kullanılabilir. Böylece baca gazlarının ve karşı basıncın karışması önlenir. Tek soğutucu kullanarak, farklı kapasitedeki motorlardan ısının geri kazanımı sağlanmış olur.

Egzoz Gazından Maksimum Isı Geri Kazanımı
Doğalgaz yakıtlı motordan çıkan egzoz gazı 130ºC 'ye kadar, dizel yakıtlı motor ise 180ºC 'ye kadar soğutularak maksimum sistem verimliliği sağlanır.Bu özgün tasarım sayesinde, geleneksel soğutuculara kıyasla fazladan ısı girdisine karşılık %100 fazladan soğutma sağlanır.

Paslanmaz Çelik Plakalı Isı Eşanjörleri
Plakalı isi eşanjörler, ısı geri kazanımını arttırarak, geleneksel borulu ısı eşanjörlerine kıyasla, ihtiyaç duyulan ısı girdisini önemli ölçüde azaltır. Bütün rejeneratif ısı eşanjörleri artan güvenlik ve maksimum dahili ısı geri kazanımı için SS316 tip plakalı yüksek verimli eşanjörlerdir.

PLC Tabanlı Kontrol Paneli
Thermax soğutucuların kumanda paneli ileri düzey PLC ile donatılmıştır. Kontrol noktaları ve set değerleri müşteri ihtiyacına göre dokunmatik ekran üzerinden kolayca ayarlanabilir. Özel RTD kartları ile hassas bir sıcaklık ölçümü ve proses kontrolü sağlanmaktadır. Pano kızak yoluyla kolayca hareket eder.

Aşırı Soğutulmuş Su Akışı Emniyeti
Soğutulmuş su sirkülasyonu suyun soğutulmuş su boruları içinde donmasını önlemek için önemlidir. Soğutulmuş su akışındaki fazlalık bir akış anahtarı, diferansiyel basınç anahtarı ve soğutulmuş su pompası çalışma kilidi kullanılarak tespit edilir.

Hassas Ölçüm Enstrümanları
Soğutucu üzerinde kullanılan enstrümanlar dayanıklı ve ölçüm konusunda hassas olup, endüstriyel ortamlar için uygundur. Sıcaklık ölçüleri PT-100 tip A duyarlılık sınıfı RTD kullanılarak yapılır. Ölçü enstrümanları su sızdırmaz olup, IP65 koruma sınıfına uygundur.

Tıkanmaz Filtreler
LCD tabanlı grafik gösterge HMI görevi görür ve soğutucunun işleyişi ile ilgili kritik parametreleri ekranda gösterir. Soğutucunun her bir devresi ile ilgili bütün veriler, devreler arasında dolaşma imkanıyla birlikte tahsis edilmiş bir sayfada gösterilir. HMI’nın yüzlerce uyarı, ikaz ve trip durumu ile birlikte bunların tarih ve saatleri kaydedilir. Aktif ikazların kolayca saptanması için, ikazları net görsel unsurlarla gösteren , buna tahsis edilmiş bir ekran bulunmaktadır.

Soğutucu Su Kireçlenme Tespiti
Soğutma su devresinde kireçlenme soğutucunun verimini ve COP değerini düşürür. Soğutma suyu borularında kireçlenme olması durumunda HMI ekranda ikazlar yanıp söner.

Programcı
Soğutucunun günlük faaliyeti soğutucunun HMI ara yüzündeki gömülü programcı kullanılarak otomatik hale getirilebilir. Bu programcı ile kullanıcı soğutucunun çalışma programı ayarlanabilir.

İşlem Verileri İçin 20 Yıllık Depolama
HMI soğutucunun eksiksiz işlem verilerini 20 yıl süreyle her 30 saniyede bir kaydeder. Soğutucu için ayrıca bir bakım günlüğü tutmaya gerek kalmaz.
